理解锡膏的回流过程
2003-12-21          点击: 8943
理解锡膏的回流过程

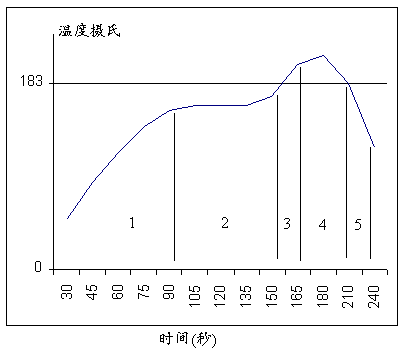

当锡膏至于一个加热的环境中,锡膏回流分为五个阶段,

  1. 首先,用于达到所需粘度和丝印性能的溶剂开始蒸发,温度上升必需慢(大约每秒3° C),以限制沸腾和飞溅,防止形成小锡珠,还有,一些元件对内部应力比较敏感,如果元件外部温度上升太快,会造成断裂。
  2. 助焊剂活跃,化学清洗行动开始,水溶性助焊剂和免洗型助焊剂都会发生同样的清洗行动,只不过温度稍微不同。将金属氧化物和某些污染从即将结合的金属和焊锡颗粒上清除。好的冶金学上的锡焊点要求“清洁”的表面。
  3. 当温度继续上升,焊锡颗粒首先单独熔化,并开始液化和表面吸锡的“灯草”过程。这样在所有可能的表面上覆盖,并开始形成锡焊点。
  4. 这个阶段最为重要,当单个的焊锡颗粒全部熔化后,结合一起形成液态锡,这时表面张力作用开始形成焊脚表面,如果元件引脚与PCB焊盘的间隙超过4mil,则极可能由于表面张力使引脚和焊盘分开,即造成锡点开路。
  5. 冷却阶段,如果冷却快,锡点强度会稍微大一点,但不可以太快而引起元件内部的温度应力。

回流焊接要求总结:重要的是有充分的缓慢加热来安全地蒸发溶剂,防止锡珠形成和限制由于温度膨胀引起的元件内部应力,造成断裂痕可靠性问题。其次,助焊剂活跃阶段必须有适当的时间和温度,允许清洁阶段在焊锡颗粒刚刚开始熔化时完成。时间温度曲线中焊锡熔化的阶段是最重要的,必须充分地让焊锡颗粒完全熔化,液化形成冶金焊接,剩余溶剂和助焊剂残余的蒸发,形成焊脚表面。此阶段如果太热或太长,可能对元件和PCB造成伤害。锡膏回流温度曲线的设定,最好是根据锡膏供应商提供的数据进行,同时把握元件内部温度应力变化原则,即加热温升速度小于每秒3° C,和冷却温降速度小于5° C。PCB装配如果尺寸和重量很相似的话,可用同一个温度曲线。重要的是要经常甚至每天检测温度曲线是否正确。
